شیر فلکه کشویی چدنی زبانه فلزی میراب | دوام، اطمینان و عملکرد صنعتی بالا
جهت اطلاع دقیق از قیمت شیر فلکه کشویی زبانه فلزی میراب و دریافت مشاوره تخصصی در انتخاب بهترین محصول برای پروژههای لولهکشی، خطوط گاز، آب و تأسیسات صنعتی، با کارشناسان اتصالات اکبری تماس بگیرید.
همچنین برای دریافت پیشفاکتور، و فاکتور ، میتوانید لیست محصولات مورد نیاز خود را از طریق واتساپ ارسال کنید.

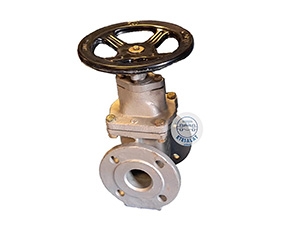

شیر فلکه کشویی چدنی زبانه فلزی میراب از جمله شیرآلات صنعتی پرکاربرد در خطوط انتقال آب، بخار و سیالات غیرخورنده است که برای کنترل و قطع کامل جریان طراحی شده است. این مدل شیر بهدلیل داشتن زبانه فلزی، مقاومت فوقالعادهای در برابر فشارهای بالا، سایش و دمای زیاد دارد.
برند میراب بهعنوان یکی از معتبرترین تولیدکنندگان شیرآلات صنعتی در ایران، با تکیه بر تجربه چند دهساله و بهرهگیری از فناوری روز، شیر فلکه کشویی زبانه فلزی خود را مطابق استانداردهای بینالمللی EN 1074 و DIN 3352 F4 تولید میکند.
ما همراه شما در انتخاب دقیق و اقتصادیترین گزینه هستیم.
معرفی شیر فلکه کشویی زبانه فلزی میراب
شیر فلکه کشویی زبانه فلزی میراب (Metal Seated Gate Valve) نوعی شیر صنعتی است که برای قطع و وصل کامل جریان سیال مورد استفاده قرار میگیرد. در این نوع شیر، سطح آببندی بین زبانه (گیت) و نشیمنگاه از فلز به فلز ساخته شده است. این ویژگی سبب میشود شیر در شرایط سخت کاری نظیر دما و فشار بالا عملکردی مطمئن داشته باشد.
زبانه فلزی در تماس مستقیم با سیال قرار دارد و با طراحی دقیق، مقاومت بسیار خوبی در برابر سایش، خوردگی و ضربههای هیدرولیکی دارد.
این محصول در تأسیسات آبرسانی، نیروگاهها، صنایع فولاد، شیمیایی و خطوط انتقال نفت و بخار بهطور گسترده مورد استفاده قرار میگیرد.
ویژگیهای کلی شیر فلکه کشویی زبانه فلزی
طراحی مطابق استاندارد DIN 3352 و ISO 7259
بدنه از چدن داکتیل GGG40 یا GGG50 برای استحکام بالا
زبانه فلزی از جنس برنز یا فولاد ضدزنگ بسته به نوع سیال
قابلیت استفاده در دمای بالا و فشار کاری سنگین
عملکرد نرم با حداقل نیاز به تعمیر و نگهداری
اتصال فلنجی جهت اطمینان از آببندی کامل
مشخصات فنی شیر فلکه کشویی چدنی زبانه فلزی میراب
| ویژگی | توضیحات فنی |
|---|---|
| جنس بدنه | چدن داکتیل GGG40 یا GGG50 |
| زبانه (Gate) | برنز یا استیل ضدزنگ (Stainless Steel) |
| نوع آببندی | فلز به فلز (Metal Seat) |
| فشار کاری (PN) | PN10 / PN16 / PN25 |
| دمای کاری مجاز | 0 تا 200 درجه سانتیگراد |
| نوع اتصال | فلنجی طبق DIN PN16 |
| پوشش بدنه داخلی و خارجی | رنگ اپوکسی مقاوم در برابر خوردگی |
| سیال قابل عبور | آب، بخار، هوای فشرده، روغنهای صنعتی، سیالات خنثی |
| استاندارد طراحی | DIN 3352 F4 و EN 1074 |
میراب در تولید این مدل از سیستم آببندی دوبل (Double Sealing) برای جلوگیری از نشتی در فشار بالا استفاده میکند.
ساختار و نحوه عملکرد شیر فلکه کشویی میراب
شیر فلکه کشویی زبانه فلزی میراب از سه بخش اصلی تشکیل شده است:
بدنه چدنی: ساختار مستحکم برای تحمل فشارهای بالا
زبانه فلزی (Gate): حرکت عمودی در مسیر سیال برای باز و بسته کردن کامل جریان
محور (Stem): انتقالدهنده حرکت از فلکه یا عملگر به زبانه
زمانی که فلکه (Handwheel) چرخانده میشود، محور به بالا یا پایین حرکت کرده و زبانه را از مسیر جریان خارج یا در آن قرار میدهد.
در حالت باز، مسیر سیال کاملاً باز است و افت فشار ناچیز خواهد بود.
محصولات مکمل پیشنهادی: اتصالات فلزی ، فلنج و واشر ،لرزه گیر ، لوله فلزی
ابعاد و وزن استاندارد شیر فلکه کشویی زبانه فلزی میراب
| سایز (اینچ) | طول (L) mm | ارتفاع (H) mm | وزن تقریبی (kg) | فشار کاری |
|---|---|---|---|---|
| 2″ | 180 | 250 | 10 | PN16 |
| 3″ | 230 | 310 | 16 | PN16 |
| 4″ | 280 | 370 | 22 | PN16 |
| 6″ | 360 | 460 | 36 | PN16 |
| 8″ | 450 | 550 | 60 | PN16 |
| 10″ | 550 | 690 | 85 | PN10 |
| 12″ | 650 | 800 | 115 | PN10 |
کاربردهای تخصصی شیر فلکه کشویی زبانه فلزی میراب
خطوط انتقال و توزیع آب شهری و صنعتی
سیستمهای بخار و گرمایش مرکزی
نیروگاههای برق و صنایع حرارتی
صنایع فولاد، سیمان و پتروشیمی
خطوط هوای فشرده و روغنهای صنعتی
سیستمهای آتشنشانی و تأسیسات فشار بالا
زبانه فلزی میراب توانایی کارکرد مداوم در شرایطی که لاستیکهای EPDM یا NBR تحمل ندارند را دارد.
مزایا و نقاط قوت فنی
مقاومت عالی در برابر دما و فشار بالا
تحمل سایش ناشی از عبور ذرات معلق در سیال
بدنه مستحکم با طول عمر بیش از ۲۰ سال
آببندی مطمئن با حداقل نشتی در فشارهای بالا
مناسب برای کاربردهای صنعتی و نیمهصنعتی
قابلیت باز و بسته شدن مکرر بدون خرابی زبانه
تفاوت شیر فلکه کشویی زبانه فلزی و لاستیکی
| ویژگی | زبانه فلزی | زبانه لاستیکی |
|---|---|---|
| نوع آببندی | فلز به فلز | لاستیک به فلز |
| مقاومت حرارتی | بسیار بالا | محدود تا ۸۰°C |
| کاربرد | صنعتی و فشار بالا | آبرسانی شهری |
| هزینه نگهداری | کمتر در محیط خشک | کمتر در محیط مرطوب |
| افت فشار | ناچیز | ناچیز |
| طول عمر | بالاتر در شرایط سخت | متوسط در فشار پایین |
در پروژههای صنعتی که دمای بالا و فشار زیاد وجود دارد، انتخاب شیر فلکه کشویی زبانه فلزی میراب بهترین گزینه است.
استانداردها و گواهینامههای شیر میراب
EN 1074-1 & 2
ISO 7259
DIN 3352 F4
BS 5163
تاییدیه شرکت مهندسی آب و فاضلاب کشور
گواهی کنترل کیفیت (QC) از آزمایشگاه میراب
نکات نصب و راهاندازی
پیش از نصب، مسیر لوله از مواد جامد و رسوبات پاک شود.
شیر در حالت بسته نصب نشود؛ ابتدا نیمه باز قرار گیرد.
فلنجها باید همراستا و بدون فشار مکانیکی باشند.
برای کارکرد مداوم، محور و آببندی بهصورت دورهای بررسی شود.
در خطوط بخار یا دمای بالا، از عایق حرارتی استفاده گردد.
نکات نگهداری و سرویس
بازدید سالانه از عملکرد محور و زبانه
روغنکاری محور در دورههای مشخص
جلوگیری از ورود ذرات سخت به سیستم
تمیزکردن لایههای داخلی برای جلوگیری از زنگزدگی
شیر فلکه کشویی میراب در صورت نگهداری مناسب میتواند بیش از ۲۵ سال عمر مفید داشته باشد.
عوامل مؤثر بر قیمت شیر فلکه کشویی زبانه فلزی میراب
| عامل | توضیح | تأثیر بر قیمت |
|---|---|---|
| سایز شیر | از ۲ تا ۱۲ اینچ | هرچه بزرگتر، گرانتر |
| فشار کاری (PN) | 10، 16 یا 25 | فشار بالاتر، قیمت بالاتر |
| نوع زبانه | برنزی یا استیل | استیل گرانتر ولی بادوامتر |
| نوع پوشش اپوکسی | معمولی یا صنعتی | اپوکسی صنعتی گرانتر |
| برند و اصالت کالا | میراب اصل | تضمین کیفیت و گارانتی |
برای دریافت لیست قیمت شیر فلکه کشویی زبانه فلزی میراب با تخفیف ویژه پیمانکاران، با کارشناسان اتصالات اکبری تماس بگیرید.
دلایل انتخاب برند میراب
بیش از ۳ دهه تجربه در تولید شیرآلات صنعتی
خطوط تولید مدرن با ماشینآلات CNC
مواد اولیه باکیفیت داخلی و وارداتی
کنترل کیفی دقیق در تمامی مراحل تولید
خدمات پس از فروش گسترده در سراسر کشور
میراب یکی از معدود برندهای ایرانی است که در پروژههای ملی نظیر خطوط انتقال آب تهران، اصفهان و بندرعباس استفاده میشود.
چرا از اتصالات اکبری خرید کنیم؟
اتصالات اکبری؛ انتخاب حرفهای مهندسان پروژههای صنعتی و تأسیساتی.
مزایای خرید از اتصالات اکبری:
ارائه محصولات اصلی میراب با گارانتی معتبر
قیمت رقابتی ویژه پروژهها
ارسال سریع به سراسر کشور
مشاوره تخصصی برای انتخاب سایز، فشار و نوع زبانه
امکان صدور پیشفاکتور رسمی برای شرکتها و پیمانکاران
جمعبندی
شیر فلکه کشویی چدنی زبانه فلزی میراب یکی از مقاومترین و باکیفیتترین گزینهها برای خطوط آب، بخار و سیالات صنعتی است. این شیر با بدنه چدنی، زبانه فلزی مقاوم و طراحی مطابق استانداردهای بینالمللی، دوام بالا و عملکرد مطمئن را تضمین میکند.
اگر به دنبال شیر فلکه کشویی زبانه فلزی با طول عمر بالا، عملکرد دقیق و قیمت مناسب هستید، محصولات میراب در اتصالات اکبری بهترین انتخاب شما خواهند بود.
برای استعلام قیمت و دریافت مشاوره رایگان با واحد فروش اتصالات اکبری تماس بگیرید.
